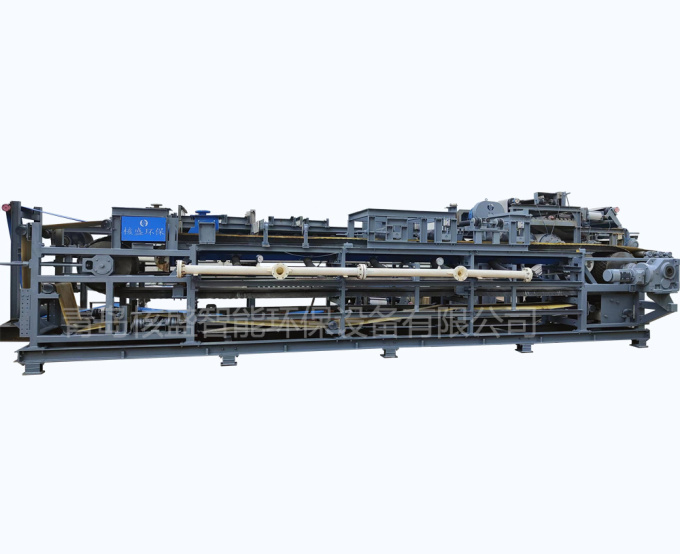

设备结构：

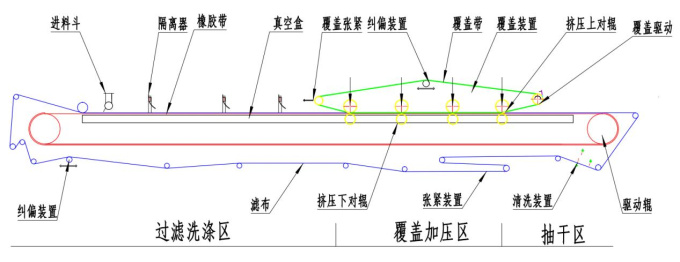

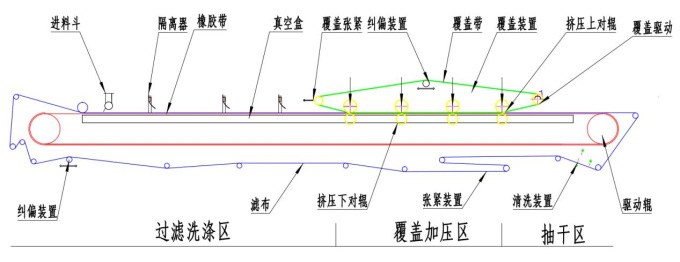

履带式真空压榨脱水机由履带覆盖装置、橡胶滤带、真空箱、驱动辊、胶带支承台、进料斗、滤布纠偏装置、驱动装置、滤布洗涤装置、对辊压榨、机架等部件组成。它是充分利用物料重力、真空吸力、双滤布挤压和对辊压榨实现固液分离的效率很高的设备。

工作原理：
环形过滤胶带由电机经减速驱动连续运行，滤布铺敷在胶带上与之同步运行。胶带与真空室滑台接触（真空室与胶带间有环形磨擦带并通入水形成水密封），当真空室接通真空系统时，在胶带上形成真空，料浆由布料器均匀地布在滤布上，在真空的作用下，滤液穿过滤布经胶带上的横沟槽汇总并由胶带中心小孔进入真空室，固体颗粒被截留而形式滤饼；进入真空的液体经气水分离器排出。随着橡胶带移动已形成的滤饼依次进入滤饼抽滤区、覆盖区、抽干区；在上下滤布共同包裹下，形成高真空区域，抽出滤饼中的水分，同时在覆盖区有挤压辊与对辊，在气缸高压力线接触作用下挤压滤饼，去除滤饼水份;经过抽干区进一步脱水，滤布与胶带分开，在卸滤饼辊处将滤饼卸出；卸除滤饼的滤布经清洗后获得再生；再经过一组支承辊和纠偏装置后重新进入过滤区。

技术特点：
自动化程度高，能连续完成布料、抽滤、挤压、滤布再生等功能，生产效率很高。
将带式真空过滤机、带式压机、压滤机三合一（可称为连续的板框压机），很大限度去除水分。
结构合理，设备故障率低，维护方便。

应用领域：
各种工业生产中的过滤洗涤，固废脱水，工业和生活污泥脱水。
