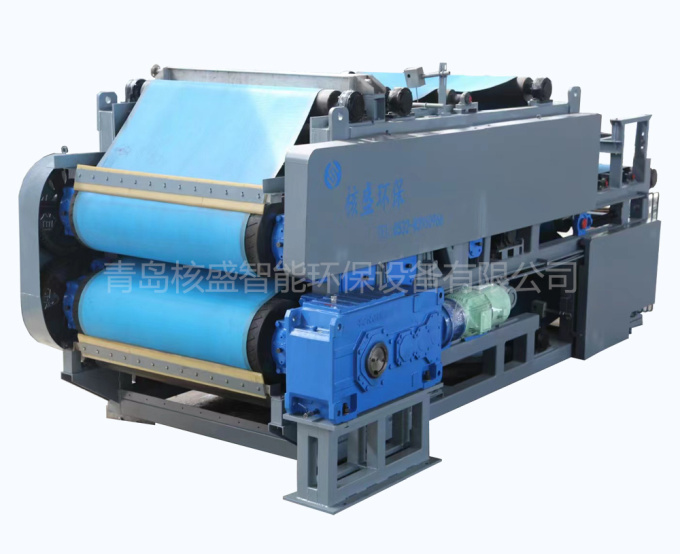

设备结构：

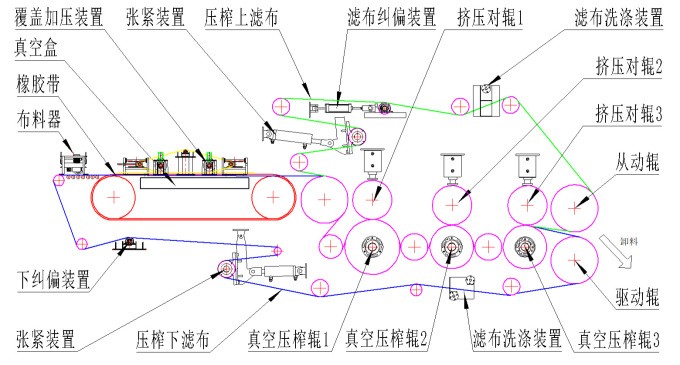

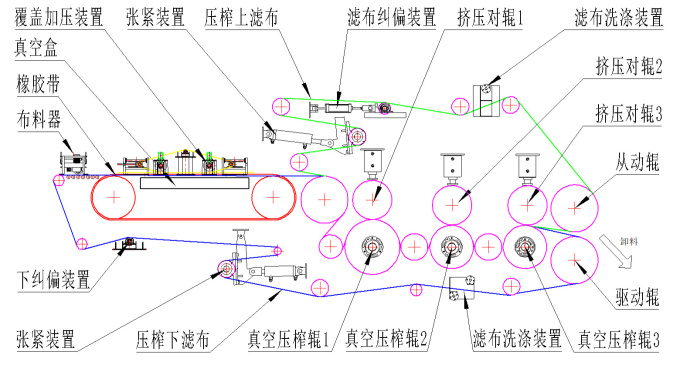

设备由真空覆盖加压脱水段和真空高压碾压脱水段。设备由布料器、橡胶带、真空盒、覆盖加压装置、真空高碾压装置、驱从动辊、滤布、滤布纠偏装置、滤布再生装置、机架等部件组成。它是以滤布为过滤介质充分利用真空吸力和压榨脱水实现固液分离的设备。

工作原理：

环形胶带由电机经减速机驱动在真空盒上连续运行，滤布铺敷在胶带上与之同步连续运行。工作时物料由布料器均匀地布在滤布上，当真空室接通真空系统时，在胶带上形成真空抽滤区，滤液穿过滤布经胶带上的排水槽汇总并由排水孔进入真空室，固体颗粒被截留而形成滤饼；滤饼随着滤布往前运动，进入履带覆盖加压区，在几组加压辊的压力下，滤饼水份进脱除后被真空抽到排液罐排出，随后滤饼由上下滤布包裹进入真空高压深度脱水段，经过几组真空压榨辊与对辊的碾压和真空抽力三重作用下继续脱水，很大限度脱除滤饼水份，滤饼由上下滤布卸料装置卸除；卸除滤饼后的滤布经上下清洗装置中清洗获得再生，再经过一组支承辊、改向辊、纠偏装置后重新进入下一个循环过滤脱水。

技术特点：

自动化程度高，能连续完成布料、抽滤、加压，碾压、滤布再生等功能， 生产效率非常高。

用于各种工业过滤，工业固废，矿山尾渣，石膏（磷石膏、柠檬酸石膏、钛石膏、脱硫石膏），污泥，玉米芯、桔梗、中药渣，浒苔等脱水。
